31005 TexasRed长通滤光片套装

适配荧光素参考:FusionRed,mPlum,TurboFP650

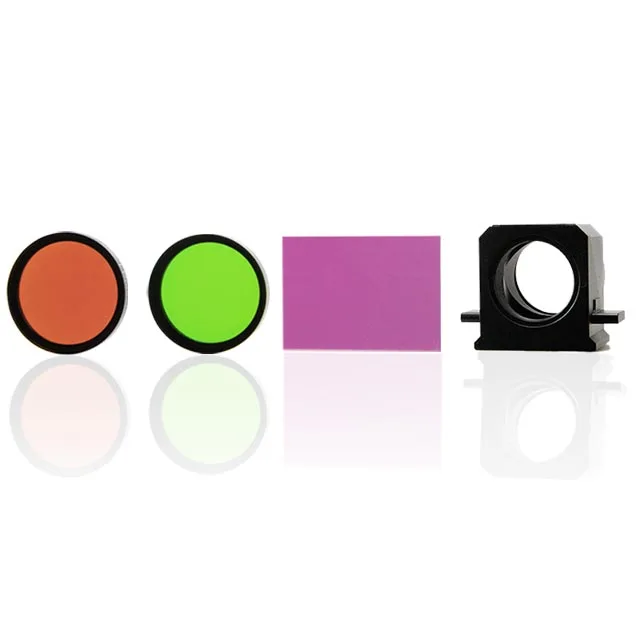

套装信息描述:

类型 尺寸 部件编号 入射角 价格
Single Band Exciter φ25 x 5.0 mm 31005-BP530nm ¥-
Long pass Emitter φ25 x 3.5 mm 31005-LP590nm ¥-
Single Dichroic Mirror 36 x 25.7 x 1.05mm 31005-DM575nm 45° ¥-
合计:

广泛应用于宽视野显微镜,带金属圈可直接装配在cube上的滤光片套装,普遍用于定性分析。采用独特的单片玻璃镀硬膜工艺可以确保波长稳定不漂移。可适配大部分Olympus,Nikon,Zeiss和leica显微镜。具体型号需沟通确认。

光谱参数:

长通型滤光片套装31005 TexasRed长通滤光片套装
膜层硬膜
入射角0°±5°
激发片530nm
透过率T>85%
重要区域截止深度OD>5
其他区域截止深度OD>3
截止波长200~1100nm
入射角0°±5°
发射片590nm
透过率T>85%@610-800nm
重要区域截止深度OD>5@300-575nm
入射角45° ± 1°
二向色镜575nm
反射率R>98%
透过率T>85%

物理参数:

直径25 mm
直径公差范围(带黑色氧化金属圈)± 0.1 mm
激发片厚度 (带黑色氧化金属圈) 5.0 mm
发射片厚度 (带黑色氧化金属圈) 3.5 mm
厚度公差范围 (带黑色氧化金属圈)± 0.1 mm
通光孔径≥ 21 mm
二向色镜尺寸36 x 25.7 x 1.05mm
二向色镜厚度(裸片)1.05 mm
二向色镜厚度公差范围 (裸片)± 0.1 mm
光洁度60-40
面型λ/4
平行度30″
基材Fused Silica, B270
