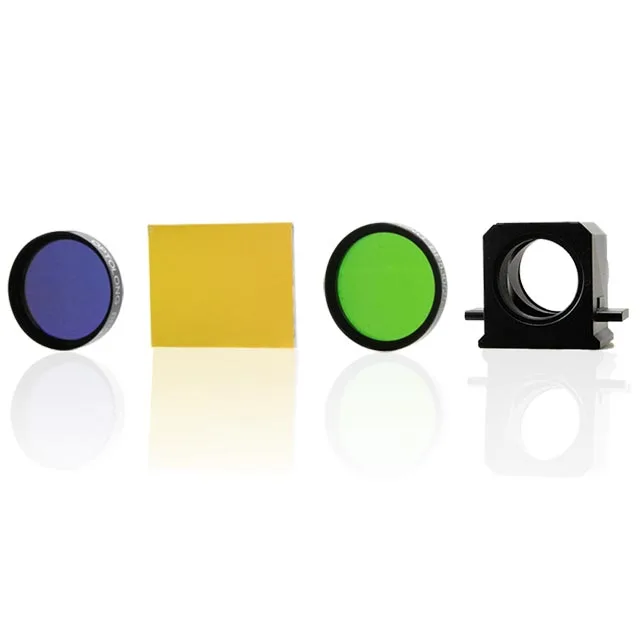

30032 FISHGreen窄带滤片套装

套装信息描述:

类型 尺寸 部件编号 入射角 价格
Single Band Exciter φ25 x 5.0 mm 30032-BP490/20nm ¥-
Single Band Emitter φ25 x 3.5 mm 30032-BP530/25nm ¥-
Single Dichroic Mirror 36 x 25.7 x 1.05mm 30032-DM505nm 45° ¥-
合计:

带金属圈可直接装配在cube上的滤光片套装,主要用于宽视野显微镜FISH检测分析。  独特的单片玻璃镀硬膜工艺可以确保波长稳定不漂移。可适配大部分Olympus,Nikon,Zeiss和leica显微镜。具体型号需沟通确认。

光谱参数:

带通型滤光片套装30032 FISHGreen窄带滤片套装
膜层硬膜
入射角0°±5°
激发片490/20 nm
透过率T>85%
重要区域截止深度OD>5
其他区域截止深度OD>3
截止波长200~1000nm
入射角0°±5°
发射片530/25nm
透过率T>85%
重要区域截止深度OD>5
其他区域截止深度OD>3
截止波长300~1100nm
入射角45° ± 1°
二向色镜505nm
反射率R>98%
透过率T>85%

物理参数:

直径25 mm
直径公差范围(带黑色氧化金属圈)± 0.1 mm
激发片厚度 (带黑色氧化金属圈) 5.0 mm
发射片厚度 (带黑色氧化金属圈) 3.5 mm
厚度公差范围 (带黑色氧化金属圈)± 0.1 mm
通光孔径≥ 21 mm
二向色镜尺寸36 x 25.7 x 1.05mm
二向色镜厚度(裸片)1.05 mm
二向色镜厚度公差范围 (裸片)± 0.1 mm
光洁度60-40
面型λ/4
平行度30″
基材Fused Silica, B270
